Contrôler la dynamique
Entrée ligne → réduction de gain → sortie ligne. Threshold et Ratio déterminent l’action ; Attack et Release son mouvement. Le vumètre peut afficher le niveau ou la GR selon le mode choisi.
Manipuler ces réglages →09 · CIRCUITS ET ÉMULATIONS
L’analogique dans les plugins
Compresseurs, égaliseurs et saturation : ce que les circuits apportent au son et ce que les plugins en reproduisent.
Un même appareil peut agir sur plusieurs aspects du signal. Un compresseur réduit le gain, mais ses étages peuvent aussi saturer ; un égaliseur dessine une courbe et peut ajouter une coloration selon son circuit et le niveau reçu. Ces comportements se combinent, sans être systématiquement audibles.
Les principales technologies de compression
Rack = format physique. Les oreilles latérales permettent de fixer l’appareil dans un rack 19 pouces. La hauteur s’exprime en unités U. Un rack peut accueillir un compresseur, un préampli ou un égaliseur.
Qu’est-ce qui fait varier le gain ? Le seuil, le ratio, l’attaque et le relâchement ne racontent pas tout. Le composant qui réduit le gain et le circuit qui le commande influencent la réaction du compresseur. Ce panorama présente les principales approches rencontrées en studio, sans prétendre recenser tous les circuits. Ce sont des principes de construction, pas des presets universels.
Audio entrant→ Cellule de gain variable →Audio sortant
Le détecteur mesure le signal et commande cette cellule. Revoir les deux circuits et le sidechain →
Opto · optique
Principe : une source lumineuse commande un élément photosensible qui participe à l’atténuation. Sa réponse peut garder une « mémoire » de l’éclairage précédent.
Intérêt : les modèles classiques se prêtent au nivellement d’une voix ou d’une basse. Le retour du gain peut comporter plusieurs phases et dépendre de la durée de la compression.
À écouter : la stabilité des phrases et la façon dont les fins de notes reviennent. Une cellule lente peut laisser passer une pointe brève : ce n’est pas forcément le meilleur outil pour attraper toutes les crêtes.
FET · Field Effect Transistor
Principe : un transistor à effet de champ est utilisé comme élément de contrôle du gain. Certaines réalisations permettent des attaques extrêmement rapides.
Intérêt : contrôler les pointes, densifier une voix ou donner un caractère énergique à une percussion, éventuellement en parallèle.
À écouter : une attaque trop rapide peut retirer le claquant recherché. Le caractère vient aussi des autres étages du circuit et du niveau auquel on les sollicite.
VCA · Voltage Controlled Amplifier
Principe : le gain d’un amplificateur est commandé par une tension issue du détecteur. Cette architecture permet des réglages précis et des comportements très variés.
Intérêt : contrôle de pistes, groupes ou bus. Une compression modérée commune à plusieurs instruments peut donner une sensation de cohésion (glue) Voir la colle en détail, dans le cours Dynamique →.
À écouter : le mouvement rythmique et les attaques. VCA ne signifie ni automatiquement transparent, ni systématiquement « compresseur de bus ».
Vari-mu · gain variable à lampes
Principe : la commande change le point de fonctionnement de lampes utilisées pour faire varier le gain. Le facteur d’amplification, noté μ, participe au principe.
Intérêt : sur de nombreux modèles, une action progressive peut envelopper un groupe ou un mix. La transition et le rapport de compression peuvent évoluer avec le niveau.
À écouter : la respiration de l’ensemble, le grave et la perte éventuelle de relief. Un compresseur contenant des lampes n’est pas nécessairement un vari-mu : un opto peut aussi avoir des étages audio à lampes.
Pont de diodes · diode bridge
Principe : le circuit de détection fait varier le courant de polarisation d’un pont de diodes. Leur résistance dynamique change, ce qui permet de commander l’atténuation du signal audio.
Intérêt : les Neve 2254 et 33609 ont notamment popularisé cette approche. On peut rechercher la densité, l’impact ou la cohésion qu’apportent certains modèles sur une batterie, un instrument ou un bus.
À écouter : les attaques, le mouvement du grave et la coloration quand le niveau ou la réduction de gain augmente. Le résultat dépend aussi des amplificateurs, transformateurs et constantes de temps du modèle.
À distinguer : ici, les diodes forment un atténuateur commandé par un détecteur ; ce n’est pas simplement le plafonnement de la forme d’onde par des diodes d’écrêtage dans une pédale. Compression et distorsion peuvent néanmoins coexister. Exemple et filiation chez Rupert Neve Designs →
PWM · Pulse Width Modulation
Principe : une commutation très rapide commande l’atténuation. Le circuit fait varier la proportion de temps passée dans chaque état, appelée rapport cyclique (duty cycle), puis restitue le signal audio filtré. C’est une autre manière d’obtenir un gain variable.
Intérêt : cette approche permet de réaliser un contrôle du gain à faible distorsion avec une large plage de réglages. Elle reste moins courante ; ses performances dépendent de l’implémentation complète.
À écouter : la préservation des attaques et des détails, puis le comportement sous forte réduction. « PWM » ne promet pas à elle seule la transparence.
Un exemple révélateur : le D.W. Fearn VT-7 associe des étages audio à lampes à une commande PWM analogique à semi-conducteurs. Il n’est donc pas automatiquement vari-mu parce qu’il contient des lampes. PWM ne signifie pas non plus conversion du son en PCM. Description du VT-7 par son fabricant →
0−3−6−12 dB
Sur certains compresseurs analogiques, le même vumètre peut être commuté en mode GR. Il ne mesure alors plus le niveau audio : il indique l’atténuation appliquée par le compresseur.
Analogique, hybride ou numérique : suivre le signal
« Hybride » n’est pas une septième couleur de compression. Le mot peut désigner une association de technologies dans un appareil : étages à lampes avec un autre élément de réduction, ou circuit audio analogique avec commandes numériques. Il faut préciser ce qui est combiné.
Approfondir le hybrid workflow : faire circuler le signal entre DAW et matériel →
Audio analogique, commandes numériques
Audio analogique→ Circuit de réduction analogique →Audio analogique
Une logique numérique peut sélectionner les ratios, les constantes de temps ou mémoriser des réglages. Elle ne transforme pas nécessairement l’audio en nombres. Le Distressor d’Empirical Labs est un exemple de compression analogique commandée numériquement. Un comportement de type opto ne prouve pas qu’une photocellule réalise la réduction de gain.
Audio traité par calcul
Échantillons numériques→ Détection et gain calculés →Échantillons numériques
Un plugin ou un processeur DSP applique un algorithme aux échantillons. Il peut émuler une technologie analogique ou proposer un comportement original. Sur un appareil recevant et fournissant de l’analogique, des convertisseurs encadrent alors ce traitement.
Dans un plugin : « diode bridge » ou « PWM » annonce un modèle ou une inspiration, pas la présence physique de ces composants. Comparer la réaction et la couleur à niveau d’écoute compensé reste plus utile que choisir uniquement une étiquette.
Pourquoi ces circuits existent-ils en plugins ?
Le plugin ne contient ni lampe ni photocellule : il calcule un comportement. Une émulation peut reproduire la courbe de compression, les temps de réaction dépendants du signal, la saturation des étages, leur réponse en fréquence et parfois le bruit. Deux émulations d’un même appareil ne font pas nécessairement les mêmes choix.
On recherche un mouvement de gain ou une couleur connus, avec plusieurs instances, rappel des réglages et automatisation. Mais une compression numérique peut aussi être conçue sans modèle historique : contrôle propre, anticipation (lookahead), sidechain très configurable et comportement réglable indépendamment d’un circuit physique.
Le niveau d’entrée compte. Un modèle analogique peut se colorer davantage quand on le pousse, même si le niveau final est compensé. Lire sa calibration : « −18 dBFS = 0 VU » est un exemple fréquent, pas une référence universelle. Un circuit analogique émulé peut saturer bien avant qu’une piste en virgule flottante rencontre sa limite numérique.
−20−100+3
Le vumètre dépasse 0 VU : l’étage analogique est poussé au-delà de son niveau nominal. Cela peut produire une coloration ou une saturation voulue ; ce n’est pas une raison pour laisser écrêter le convertisseur.
Comparer deux compresseurs utilement
Choisir un passage avec attaques et notes tenues. Viser une réduction de gain comparable, compenser le niveau de sortie et écouter dans le mix. Les mêmes valeurs affichées d’attaque ou de ratio ne garantissent pas la même réaction. Observer les consonnes, les coups, le retour entre les phrases et la stabilité du grave. Une couleur agréable seule peut devenir fatigante sur l’ensemble.
« Analog magic » : un raccourci, pas une loi du son
Dans les descriptions de plugins, analog magic désigne souvent une impression de densité, de douceur, de profondeur ou de cohésion. Ce n’est pas une grandeur normalisée et ce n’est pas la preuve qu’un traitement est meilleur. C’est un vocabulaire d’écoute qui résume parfois plusieurs phénomènes à la fois.
Ce qui peut être mesuré
Une émulation peut reproduire une courbe de réponse, une variation de phase, une compression dépendante du niveau, des harmoniques, une saturation progressive, une diaphonie, du bruit ou une légère instabilité temporelle. Ces effets ont des causes et des conséquences différentes : il faut les décrire séparément.
Ce que l’on perçoit
« Plus chaud », « plus épais » ou « plus collé » sont des hypothèses utiles pour orienter l’écoute, pas des explications techniques suffisantes. Le niveau, le spectre et la réduction de gain changent aussi notre jugement : un son plus fort paraît souvent plus présent et plus détaillé.
Ce que l’émulation choisit
Un plugin ne copie jamais toute une chaîne dans toutes ses conditions. Son développeur sélectionne un modèle, une calibration, un bruit éventuel, une réponse des étages et parfois des simplifications. Deux émulations d’une même machine peuvent donc produire des résultats différents tout en restant plausibles.
Voir les interactions propres aux EQ analogiques → · Voir l’origine des saturations et des couleurs → · Comprendre l’oversampling dans les émulations non linéaires →
Gain staging : régler ce qui entre dans chaque circuit
Une émulation analogique peut réagir au niveau reçu : plus de saturation, de compression ou une attaque différente. Le gain staging consiste à organiser les niveaux entre les étapes. Un signal qui reste sous 0 dBFS peut déjà solliciter fortement le circuit simulé ; la marge de calcul en virgule flottante ne rend pas ce circuit linéaire.
Audio→ Trim avant le plugin→ Circuit émulé→ Gain de sortie→ Plugin suivant
À l’entrée : choisir le comportement
Le gain du clip, un utilitaire de gain placé avant l’effet ou son réglage Input peuvent changer le niveau qui attaque le circuit. Consulte le manuel : l’emplacement réel des commandes Input et Drive varie. Monter l’entrée d’un compresseur peut augmenter à la fois la réduction de gain et la coloration.
À la sortie : ajuster la comparaison
Un gain placé après le circuit ajuste le niveau envoyé à la suite de la chaîne. Il peut rendre une saturation moins forte en volume, mais ne retire pas la distorsion déjà créée. Le fader de piste, s’il est situé après les inserts, ne corrige pas un niveau excessif à leur entrée.
Une méthode en cinq gestes
- Lire la calibration et les indicateurs disponibles : Input, Output, VU, peak et GR. Une valeur d’entrée recommandée est un point de départ, pas un objectif sonore obligatoire.
- Commencer avec une entrée modérée. Écouter un passage dense et un passage avec de fortes attaques. Si le résultat est trop dur ou trop comprimé, baisser le niveau avant le circuit et réévaluer les réglages.
- Doser volontairement la couleur. Si l’on recherche du grain, monter progressivement Input ou Drive. Sur un compresseur, vérifier aussi la GR ; sur un EQ, un renforcement important peut solliciter davantage un étage placé après les filtres.
- Compenser en sortie. Rapprocher le volume perçu du signal traité et du bypass, puis comparer. Un Input à +6 dB et un Output à −6 dB ne garantissent pas une compensation exacte dès qu’il y a compression ou saturation.
- Contrôler l’étape suivante. Le niveau laissé par un plugin devient l’entrée du prochain. Vérifier à nouveau après une modification d’EQ, de makeup gain ou d’automation, puis contrôler les crêtes de la sortie finale.
Exemple : une émulation de préampli apporte le grain voulu ; son gain de sortie est ensuite baissé pour ne pas pousser involontairement le compresseur qui suit. On conserve ainsi la couleur du premier traitement tout en choisissant séparément la réaction du second.
La règle des débuts reste valable : préserver une prise propre et éviter la saturation accidentelle. Dans ces plugins, on peut ensuite choisir une coloration, à un endroit précis et avec une quantité maîtrisée.
Les égaliseurs : des courbes et des circuits

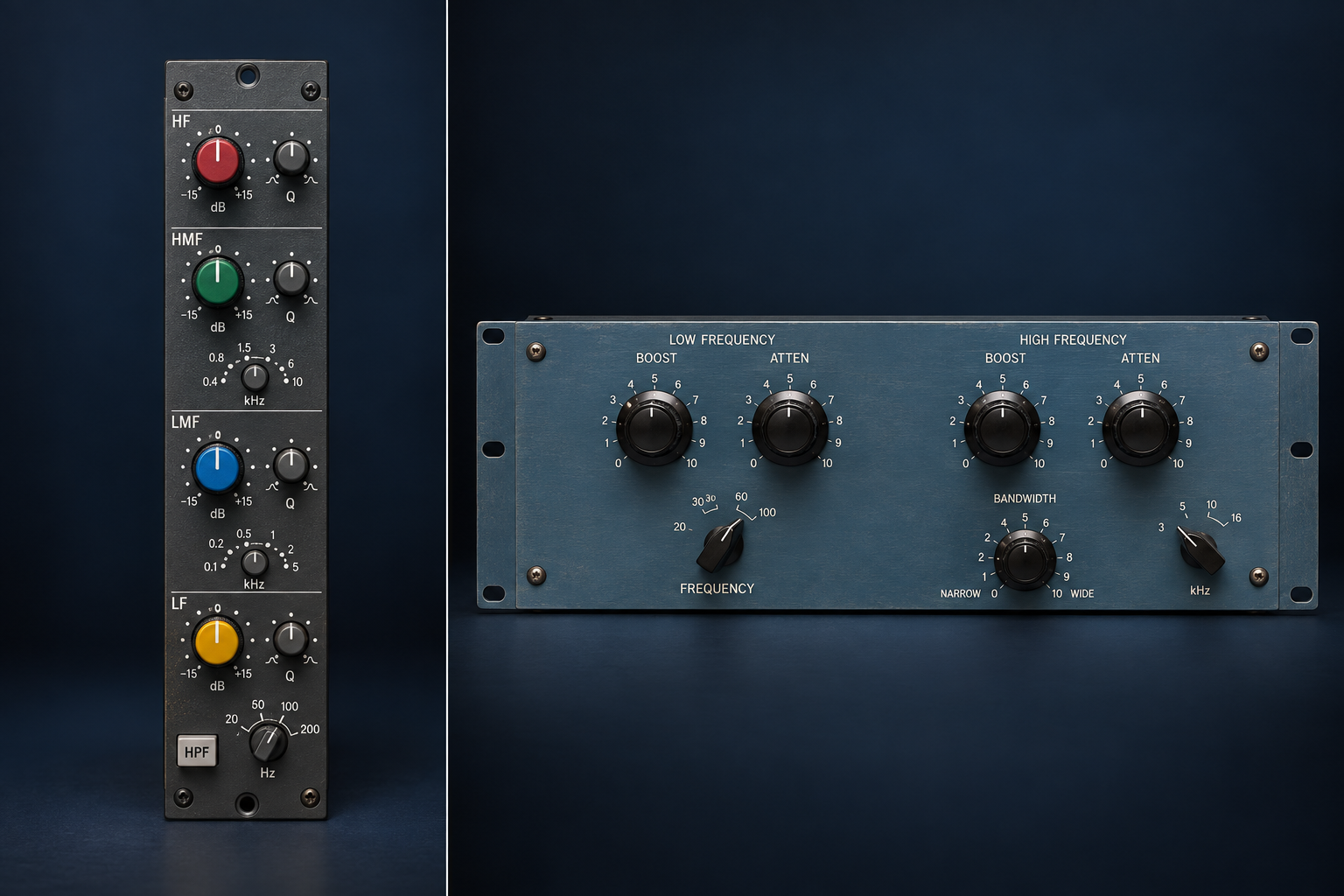

Deux EQ affichant la même fréquence et le même gain peuvent agir différemment sur les fréquences voisines. La largeur de bande, la forme des plateaux (shelves), la pente des filtres et l’interaction des commandes comptent autant que la valeur inscrite autour d’un bouton.
À gauche · EQ de console
On retrouve souvent un coupe-bas (high-pass), des graves et aigus en plateau, et des médiums réglables. Frequency choisit la zone, Gain le renforcement ou l’atténuation, Q sa largeur lorsqu’elle est réglable. Sur certaines conceptions, cette largeur varie aussi avec le gain.
Exemple de gestes combinés, courbe schématique.
À droite · EQ de programme
Sur un modèle de type Pultec, Boost et Attenuation sont séparés. Dans le grave, leurs courbes ne se superposent pas exactement : les activer ensemble peut conserver un renforcement très bas et creuser une zone au-dessus. Bandwidth règle la largeur du renforcement aigu.
Principe du grave renforcé puis creusé : schéma, pas mesure d’un modèle.
La forme des filtres
Une cloche peut être large ou resserrée ; un plateau plus ou moins progressif ; un coupe-bas présenter une résonance près de sa coupure. Les circuits de tonalité de type Baxandall illustrent des ajustements larges des graves et des aigus. Il n’existe pas une unique « courbe analogique ».
Les commandes interagissent
Selon le montage, le gain modifie le Q, la largeur modifie le gain maximal, ou les bandes influencent leur réponse combinée. « +4 dB à 3 kHz » ne décrit donc pas tout le filtre. Écouter les fréquences autour et observer la courbe complète.
La phase fait partie du filtre
Les filtres analogiques courants modifient aussi la phase selon la fréquence. Un EQ numérique à phase minimale le fait également. La phase linéaire est une autre possibilité numérique, avec ses compromis de latence et de pré-oscillations (pre-ringing). Voir et entendre la différence →
Reproduire la réponse dans l’aigu
À l’approche de Nyquist, certaines conceptions numériques déforment ou resserrent les courbes. Une émulation peut employer une adaptation des filtres ou du suréchantillonnage (oversampling) pour mieux retrouver la réponse visée. Ce résultat dépend de l’algorithme, pas seulement de l’apparence vintage du plugin.
Courbe, coloration et niveau d’entrée
Un EQ analogique peut rester très propre : on peut apprécier sa courbe et son ergonomie sans rechercher de distorsion. Si l’émulation reproduit aussi les étages non linéaires, monter l’entrée peut ajouter des harmoniques. Réduire la sortie permet alors de comparer à niveau voisin ; cela n’annule pas la coloration produite.
La guitare : créer un son, puis le préserver
L’ampli guitare n’augmente pas seulement le volume : il participe au timbre de l’instrument. En sollicitant certains étages, le son peut passer du clair (clean) au début de saturation (breakup), puis à l’overdrive et à une distorsion marquée. Les frontières de ces mots sont des usages musicaux, pas des seuils normalisés.
Guitare→ Ampli : saturation voulue→ Haut-parleur + baffle→ Micro→ Interface : marge conservée→ DAW
La saturation enrichit le spectre et réduit certaines crêtes. Les notes peuvent paraître plus denses et leur tenue plus audible ; le jeu et le volume de la guitare changent la réaction. Une distorsion très forte peut être un objectif artistique. Elle n’autorise pas pour autant un écrêtage supplémentaire et incontrôlé dans le convertisseur.
Gain et volume ne sont pas interchangeables. Sur un ampli doté de ces commandes, le gain peut pousser le préampli tandis qu’un master ajuste le niveau plus loin. Pousser l’étage de puissance dépend toutefois du volume et de la conception de l’ampli : un master bas ne recrée pas automatiquement ce comportement.
Le haut-parleur et le baffle (cabinet) façonnent fortement le spectre. Une distorsion brute peut sonner bien plus abrasive qu’une simulation complète ampli + baffle. Une réponse impulsionnelle de baffle reproduit une réponse linéaire ; elle ne recrée pas à elle seule toutes les non-linéarités d’un ampli ou d’un haut-parleur.
Guitare → entrée instrument propre→ Plugin ampli : drive voulu→ Simulation de baffle→ Sortie compensée
Cette seconde méthode conserve une prise directe (DI) que l’on peut retravailler. Le monitoring logiciel permet d’entendre le son transformé pendant le jeu. Ne jamais brancher une sortie haut-parleur d’ampli directement dans une entrée ligne ordinaire : elle demande une charge et un dispositif adaptés.
D’où viennent les différentes saturations ?
La distorsion est une déformation du signal. Ici, on parle surtout de distorsion non linéaire : le gain dépend de l’amplitude, de nouvelles composantes apparaissent. La saturation désigne une zone où le circuit ne peut plus suivre proportionnellement ; l’écrêtage (clipping) limite les excursions. Ces termes se recouvrent partiellement dans les noms de plugins.
Lampes · tubes
Le point de fonctionnement et les limites des étages à lampes produisent une réponse non linéaire. Le circuit peut arrondir ou fortement déformer le signal. Polarisation, montage et contre-réaction changent le résultat : « lampe » n’est pas synonyme d’un son unique.
Transistors et diodes
Des étages à transistors ou amplificateurs opérationnels atteignent leurs limites ; des diodes peuvent aussi être placées volontairement pour écrêter. Beaucoup de pédales d’overdrive et de distorsion exploitent ces possibilités, avec des filtrages avant et après.
Transformateurs
Le noyau magnétique peut devenir non linéaire quand il est fortement sollicité. Le comportement dépend notamment du niveau et de la fréquence. Un transformateur bien utilisé peut aussi être très peu coloré.
Bande magnétique · tape
La magnétisation de la bande ne suit plus proportionnellement le signal à fort niveau. Le résultat dépend du support, de la vitesse, du réglage et de la fréquence. Compression des crêtes, réponse spectrale, bruit et fluctuations de vitesse sont des phénomènes distincts que les plugins peuvent modéliser séparément.
Écrêtage et courbes numériques
Un algorithme peut plafonner les échantillons ou appliquer une courbe choisie (waveshaping), sans reproduire du matériel. L’écrêtage dur crée des discontinuités de pente ; un arrondi plus progressif change la répartition spectrale.
Ce que le numérique ajoute
Dosage parallèle, traitement par bande, réglages indépendants et rappel exact. Il doit aussi gérer l’aliasing des nouvelles composantes : l’oversampling le réduit, avec un coût en calcul et parfois en latence.
Émuler une bande : quels réglages changent vraiment le son ?
Un plugin de bande ne reproduit pas un objet unique. Il combine une courbe de réponse, une saturation dépendante du niveau, une compression des crêtes, du bruit et parfois des variations de vitesse. Les réglages ci-dessous correspondent à des phénomènes différents : il vaut mieux les écouter séparément avant de chercher un résultat « plus chaud ».
Le support choisi
Une formulation peut privilégier le niveau maximal, la douceur de la saturation, la réponse dans l’aigu ou le bruit. Les noms Normal, High Output ou Vintage sont propres au plugin : comparer leur calibration et leur niveau de sortie.
7½, 15 ou 30 ips
Une vitesse élevée tend à étendre l’aigu et à réduire certaines irrégularités ; une vitesse plus basse accentue souvent la limitation dans l’aigu et la densité du grave. La largeur de piste et la machine comptent autant que la valeur affichée.
Aligner ou décaler le point de fonctionnement
Le bias règle la manière dont la bande est excitée. Autour du réglage nominal, la réponse reste la plus prévisible ; un décalage peut modifier la distorsion et l’aigu. Ce n’est pas un simple bouton de « chaleur ».
Instabilité de vitesse
Wow désigne une variation lente, flutter une variation plus rapide. À petite dose, le mouvement peut évoquer une machine ou épaissir une nappe ; à forte dose, il détone, brouille les attaques et dégrade l’accordage.
Pousser l’étage
Le drive augmente le niveau qui attaque la bande ou son modèle. Il agit sur la saturation, la compression et parfois la réponse spectrale. Baisser le niveau de sortie ne retire pas la déformation déjà produite.
Vieillissement simulé
Un réglage d’âge peut combiner perte d’aigu, bruit, instabilité, drop-outs et réponse moins régulière. Il évoque un état de machine ou de support ; il ne décrit pas un âge universel et ne doit pas remplacer un défaut précis.
Déformer pour atteindre un objectif
Faire entendre une basse sur une petite enceinte
Une fondamentale à 50 Hz peut être mal reproduite. Ajouter des composantes à 100, 150 ou 200 Hz aide à suivre la hauteur et le rythme. On ne rend pas l’enceinte capable de produire le grave manquant : on lui donne des indices audibles plus hauts.
Contrôle : conserver le grave utile, doser les harmoniques et vérifier sur une petite écoute. Un EQ linéaire peut renforcer des harmoniques déjà présentes, mais ne crée pas celles qui sont absentes.
Rogner des pointes très brèves
Un clipper peut réduire quelques crêtes de percussion pour récupérer de la marge ou diminuer le travail du limiteur suivant. C’est une déformation acceptée, pas une restauration du signal.
Contrôle : écouter l’attaque, le grain et l’aigu à niveau compensé ; surveiller aussi le true peak après traitement. Le clipper n’est pas un remplacement universel du limiteur.
Donner de la présence ou de la matière
Une voix ou une caisse claire peut devenir plus perceptible grâce aux nouvelles composantes et à la modification de ses crêtes. Le traitement parallèle permet un dosage plus fin.
Contrôle : sibilances, souffle, dureté et masquage des autres instruments. « Plus dense » ne signifie pas forcément « plus lisible ».
Créer un instrument sonore
La distorsion d’une guitare, le grain d’un synthé ou une batterie volontairement dégradée font partie de l’arrangement. On choisit le traitement en fonction de sa place dans la musique.
Contrôle : conserver l’intention rythmique et la lisibilité des notes, ou décider consciemment de les transformer.
Pour certains objectifs, une transformation non linéaire est nécessaire : créer de nouvelles harmoniques ne se fait pas avec un simple gain ou un EQ linéaire. Cela ne rend pas la saturation indispensable à chaque mix. La question reste : quelle modification précise est utile ici, et quel compromis accepte-t-on ?
Comparer sans se laisser tromper par le volume
Le laboratoire existant permet de voir simultanément la courbe, la forme d’onde et le spectre. Ses courbes sont des modèles pédagogiques : une saturation douce ne constitue pas à elle seule une émulation de bande ou de lampe.
- Choisir une sinusoïde, commencer avec un drive faible et augmenter le dosage traité (wet).
- Monter progressivement le drive ; observer les nouvelles raies et l’évolution des crêtes.
- Réduire la sortie pour retrouver un niveau d’écoute voisin du signal initial. Repasser le Mix à 0 % pour comparer, puis revenir au dosage traité. La compensation est manuelle ; elle n’est pas garantie par l’outil.
- Comparer saturation douce, hard clip et asymétrie. À fréquence élevée, essayer l’oversampling pour examiner le repliement.
- Dans le DAW, recommencer avec une vraie basse ou percussion, dans le mix. Garder la prise originale et désactiver le traitement pour vérifier ce qui est réellement gagné ou perdu.
Ouvrir le laboratoire de saturation → · Revenir aux réglages de compression →
Documentation pour approfondir
Universal Audio : familles de compression · Manley Variable Mu : émulation et fonctionnement · FabFilter Saturn : modèles et réglages · Niveaux et oversampling
Passer au mixage
Organiser les traitements en série, en parallèle et sur des bus : Routage et mixage →.
Choisir leur place dans un morceau et comparer à niveau égal : Du mix au master →.
