Ajouter des entrées analogiques
Les préamplis et convertisseurs se trouvent dans le module. L’interface reçoit ensuite les échantillons par ADAT, AES3, MADI ou réseau.
← Les appareilsRelier
15 · DIGITAL HARDWARE
Relier
et piloter
Étendre les entrées et sorties sans reconvertir inutilement le signal, synchroniser les appareils, puis distinguer la commande d’un instrument du pilotage de la DAW.
01
CONVERSION · TRANSPORT · ROUTING
Le module convertit ; la liaison transporte

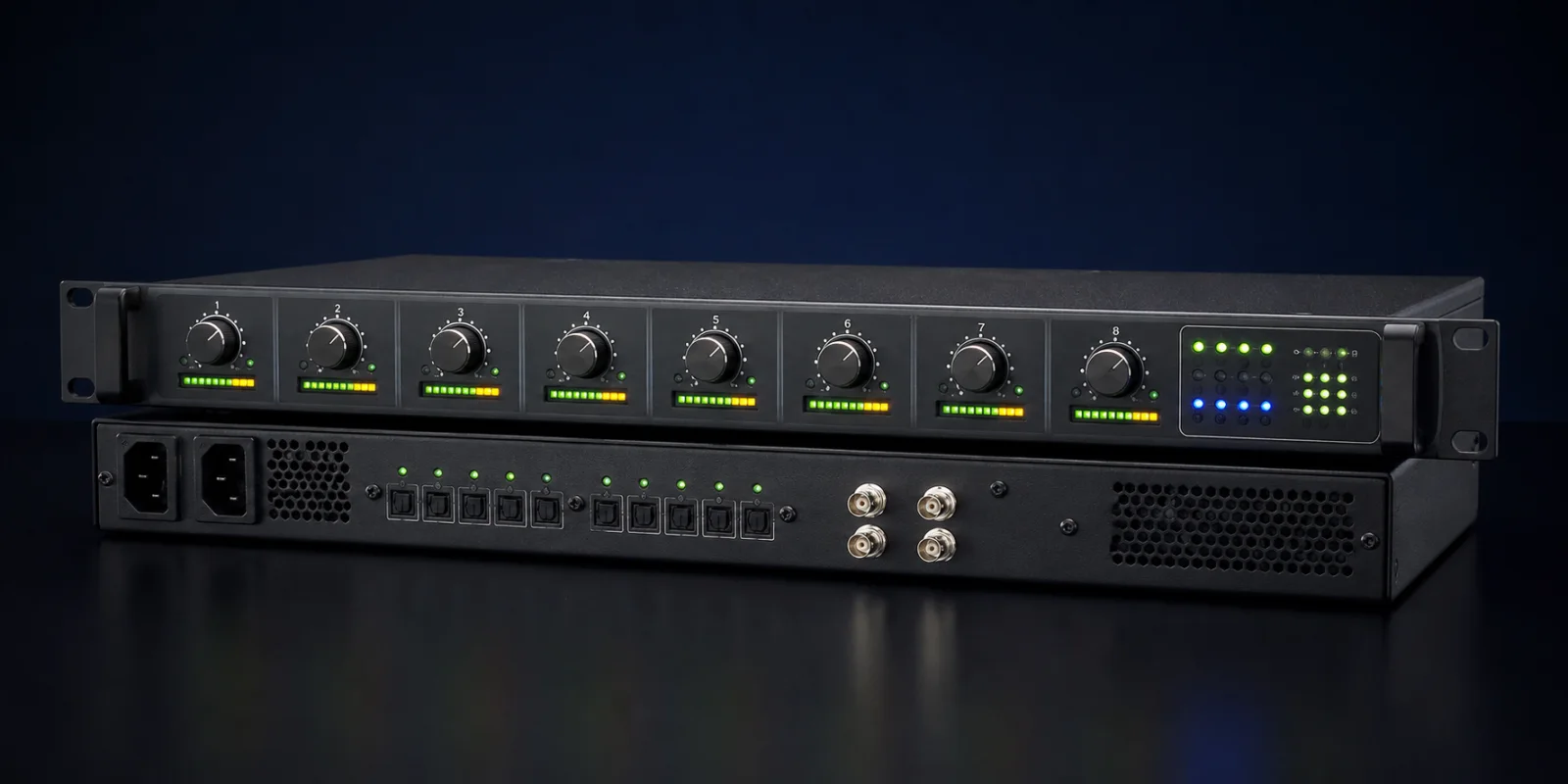

Un préampli huit canaux, un convertisseur, une console numérique ou un boîtier de scène peut envoyer plusieurs canaux déjà numérisés vers l’interface. Le câble numérique évite une nouvelle conversion entre les deux appareils, mais il ne supprime pas la conversion initiale des sources analogiques.
SOURCEMicrophoneaudio analogique →MODULEPréampli + A/NADAT · MADI · Dante →INTERFACE / RÉSEAURéception + routagepilote →DAWPistes numériques
Adapter deux mondes numériques
Un convertisseur de format peut relier MADI, ADAT, AES3 ou Dante sans repasser par l’analogique, si les fréquences et l’horloge sont compatibles.
Déporter les entrées et sorties

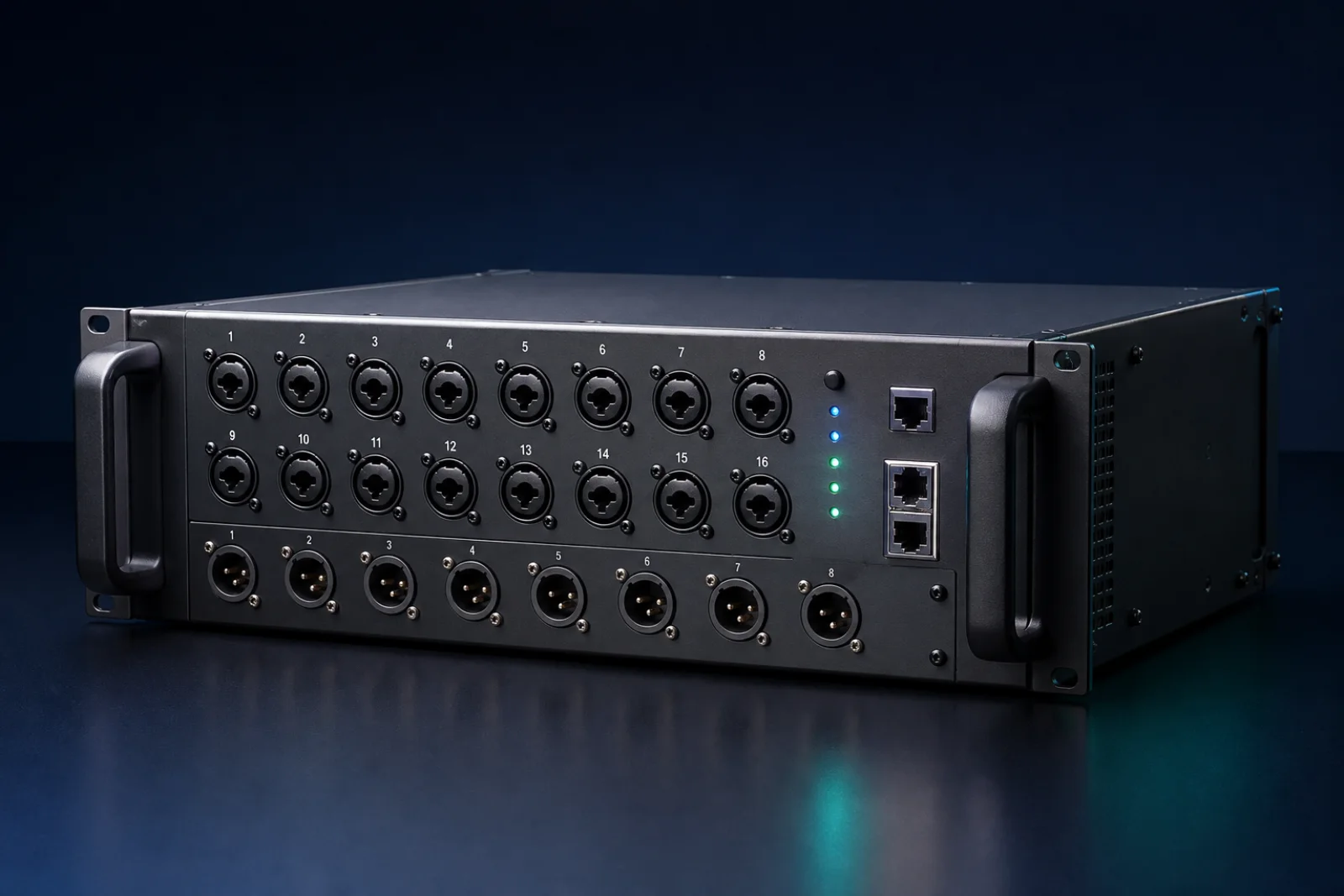

Le boîtier reste près des sources ; une liaison multicanal rejoint la régie. Le gain distant dépend du matériel et du protocole de contrôle associé.
Mixer et distribuer
Une console numérique peut échanger des canaux avec la DAW tout en réalisant son propre routage, son traitement et son monitoring.
LABORATOIRE · DIGITAL I/O
Une prise ne suffit pas à identifier le protocole
Choisis une liaison et une fréquence d’échantillonnage. L’outil montre son usage courant et la capacité typique d’un lien ; la documentation des deux appareils reste l’arbitre final.
SOURCEPréampli 8 canaux
DESTINATIONInterface audio
À 88,2 ou 96 kHz, S/MUX répartit généralement quatre canaux sur ce même lien optique. La capacité diminue quand la fréquence augmente.
Liaison
Transport courant
Échelle
Situation typique

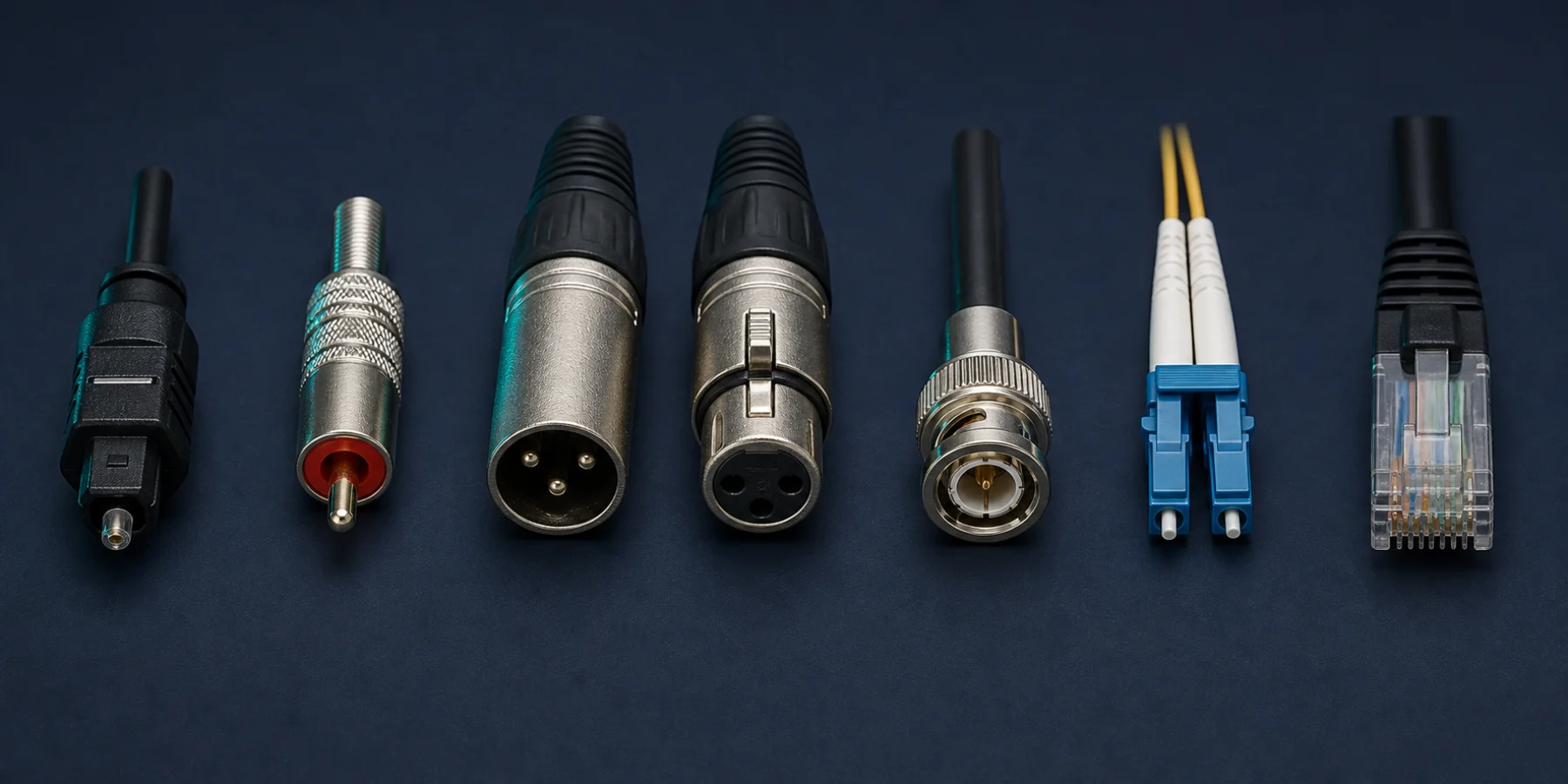

ADATTOSLINK optique8 canaux à 44,1/48 kHzPréamplis et extensions d’interfaceS/PDIFRCA coaxial ou TOSLINK2 canauxLecteur, convertisseur ou appareil stéréoAES3 / AES-EBUXLR 110 Ω, parfois BNC2 canaux par liaisonStudio, broadcast et matériel professionnelMADI · AES10BNC 75 Ω ou fibre56/64 canaux aux fréquences usuellesConsoles, racks et longues distancesDanteRéseau Ethernet IPSelon appareils et réseauRoutage distribué et installations évolutives02
SAMPLE CLOCK · SYNC · WORD CLOCK
Les appareils doivent mesurer les mêmes instants
Chaque appareil numérique doit savoir quand commence chaque échantillon. Dans une installation simple, un appareil fournit l’horloge et les autres la suivent. Ils doivent également employer la même fréquence d’échantillonnage.
SYNCHRONISÉUn seul leader, un suiveur verrouillé
Les échantillons arrivent au rythme attendu. L’horloge peut être intégrée au flux audio ou distribuée séparément par Word Clock.
Horloge dans le flux
ADAT, S/PDIF, AES3 et MADI permettent généralement au récepteur de se synchroniser sur le signal numérique entrant.
Horloge sans audio
Une liaison BNC dédiée distribue le repère d’échantillonnage. Elle ne transporte ni le mixage ni les pistes.
Horloge sur le réseau
Dante synchronise les appareils du réseau et choisit un leader selon ses règles et préférences de configuration.
↳
MASTER CLOCK · CLOCK GENERATOR · DISTRIBUTION
Un appareil dédié peut distribuer l’horloge commune

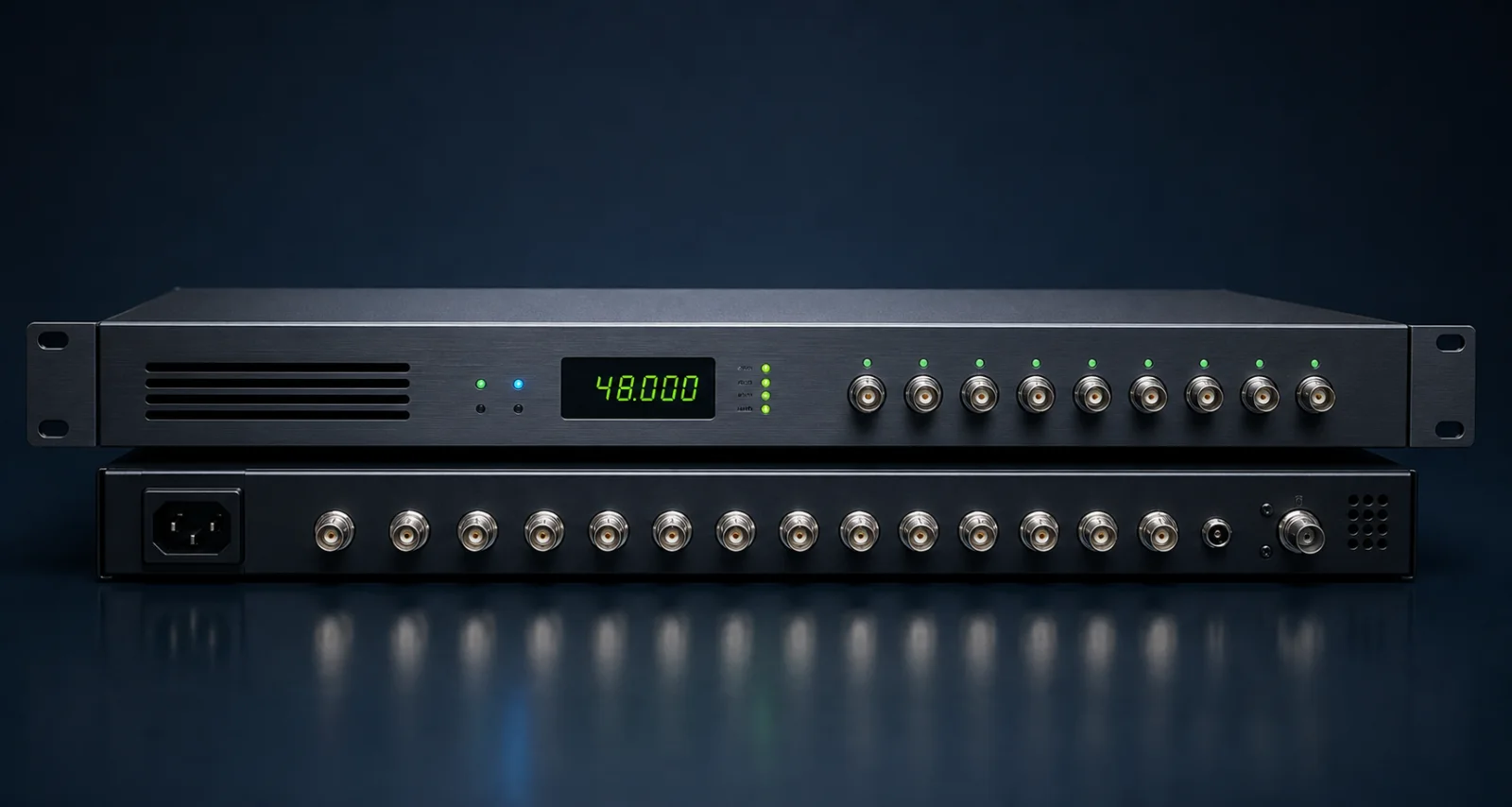

Un générateur ou distributeur de Word Clock devient la référence de l’installation et envoie le même repère à plusieurs appareils, généralement par plusieurs sorties BNC. Interfaces, convertisseurs, préamplis et consoles sont alors réglés comme suiveurs.
GÉNÉRATEUR / DISTRIBUTEURInternal · 48 kHzWORD CLOCK OUT 1 →InterfaceOUT 2 →ConvertisseurOUT 3 →Console
Un seul leader
L’appareil dédié fournit le rythme d’échantillonnage ; tous les récepteurs choisissent leur entrée Word Clock.
Distribuer plutôt que chaîner
Des sorties séparées simplifient les installations nombreuses. Le câblage et la terminaison 75 Ω doivent suivre les indications des fabricants.
Installations complexes
Plusieurs convertisseurs, consoles, enregistreurs ou équipements sans chemin d’horloge commun peuvent justifier un distributeur dédié.
Souvent inutile
Avec deux appareils, l’horloge intégrée à ADAT, S/PDIF, AES3 ou MADI suffit généralement : l’un est leader, l’autre suit.
LABORATOIRE · CONTROL FLOW
Commander un instrument ou piloter le logiciel
La distinction la plus utile porte sur la destination et le retour d’information. Un contrôleur MIDI envoie principalement des gestes à un instrument ou à un paramètre ; une surface suit l’état de la DAW et commande son mixeur.
Jouer et moduler

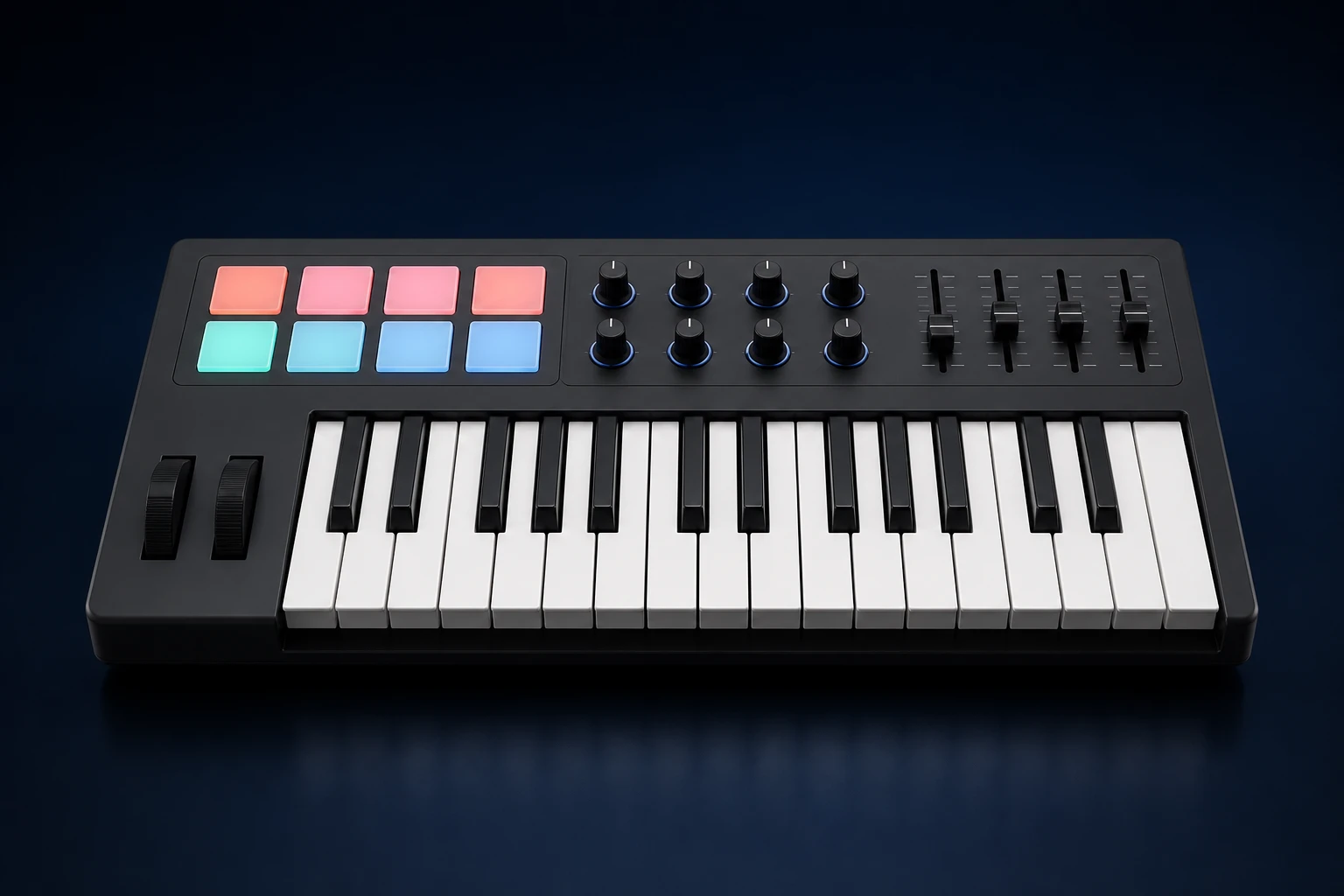

Le clavier, les pads et les commandes décrivent un geste. L’instrument qui reçoit les messages produit le son.
NOTES · CC →pas de retour imposé
Le contrôleur décrit le geste. L’instrument ou un mapping décide ce que ce message modifie. Le son est ensuite produit par l’instrument, pas par le contrôleur.
03
MCU · HUI · EUCON
Le protocole donne un sens commun aux commandes
Sans protocole ou mapping, un fader physique n’est qu’une valeur. La DAW et la surface doivent s’accorder sur le port, le mode et la fonction de chaque commande.
MACKIE CONTROL UNIVERSAL
Une convention MIDI largement reconnue

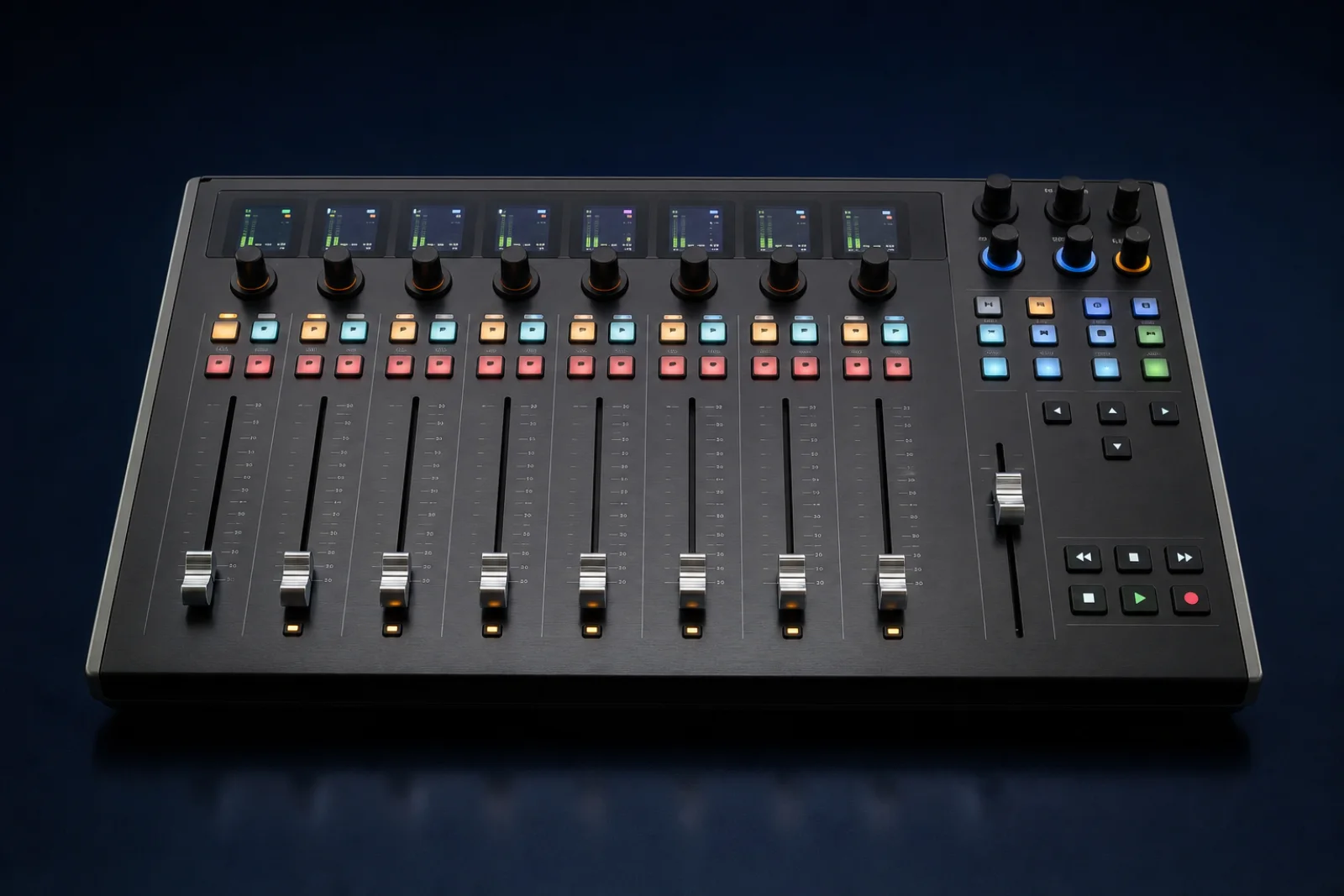

La DAW associe les faders, encodeurs et touches à ses pistes et fonctions. Les banques permettent à huit tranches physiques de parcourir un projet plus large.
Le fader 1 ne signifie pas toujours « piste 1 ». Après un changement de banque, il peut représenter la piste 9, 17 ou une autre piste ciblée. La surface reçoit alors les nouveaux noms et positions.
Une surface générique orientée DAW
Protocole bidirectionnel fondé sur MIDI, très courant pour les faders, V-Pots, banques, transport, automation et retours visuels.
Une compatibilité historique
Protocole Mackie conçu à l’origine avec Pro Tools et encore émulé par de nombreuses surfaces. Son intégration dépend du mode HUI prévu par la DAW.
Une intégration réseau plus riche
Protocole Ethernet à haute résolution pour les surfaces et applications compatibles. EuControl gère les appareils, les applications et l’affectation des commandes.
SETUP · PORTS · FEEDBACK
Configurer la surface dans les deux sens
Une surface bidirectionnelle a besoin d’un chemin vers la DAW et d’un retour vers ses moteurs, LED ou afficheurs.
- 1Installer le pilote ou l’application nécessaire
Certains appareils sont class compliant ; d’autres utilisent un pilote, EuControl ou un utilitaire constructeur.
- 2Choisir le mode de la surface
MCU, HUI, EUCON ou mode propre à une DAW. Le mode matériel doit correspondre à celui déclaré dans le logiciel.
- 3Ajouter une surface dans les préférences
Ne pas se limiter à activer l’entrée MIDI générale : choisir le type de surface et son nombre d’extensions.
- 4Affecter l’entrée et la sortie de contrôle
Receive From / Input pour les gestes ; Send To / Output pour les faders motorisés, LED, noms et valeurs.
- 5Réserver ces ports au protocole
Éviter de les employer simultanément comme entrée musicale d’une piste, sauf besoin précisément identifié.
- 6Tester transport, banque et retour
Déplacer un fader à l’écran, vérifier le moteur, changer de banque puis contrôler le nom et la piste ciblée.
SURFACE OUTcommandes →DAW · CONTROL INétat des pistes← feedbackSURFACE IN
TROUBLESHOOTING
Diagnostiquer sans mélanger audio, horloge et contrôle
Commencer par nommer le flux défaillant réduit immédiatement le nombre de réglages possibles.
Le format et le sens correspondent-ils ?
ADAT Out vers ADAT In, mode optique correct, fréquence prise en charge et canaux routés dans les deux appareils.
L’horloge est-elle verrouillée ?
Un leader, des suiveurs, même fréquence et indicateur Sync/Lock stable avant de modifier les niveaux audio.
La fréquence a-t-elle augmenté ?
ADAT et MADI utilisent davantage de capacité par canal à haute fréquence. Vérifier S/MUX, mode 56/64 et capacités exactes.
Le bon protocole est-il déclaré ?
Mode MCU/HUI/EUCON, port d’entrée de contrôle, instance ou extension et application au premier plan.
La sortie de contrôle est-elle affectée ?
Une entrée seule transmet les gestes mais ne renvoie pas la position, les LED ou les noms de pistes.
Quelle banque est active ?
Observer l’afficheur, la sélection et l’offset de banque avant de conclure qu’un fader est mal assigné.
Nommer le problèmeAUDIO ?·HORLOGE ?·RÉSEAU ?·CONTRÔLE ?·FEEDBACK ?
